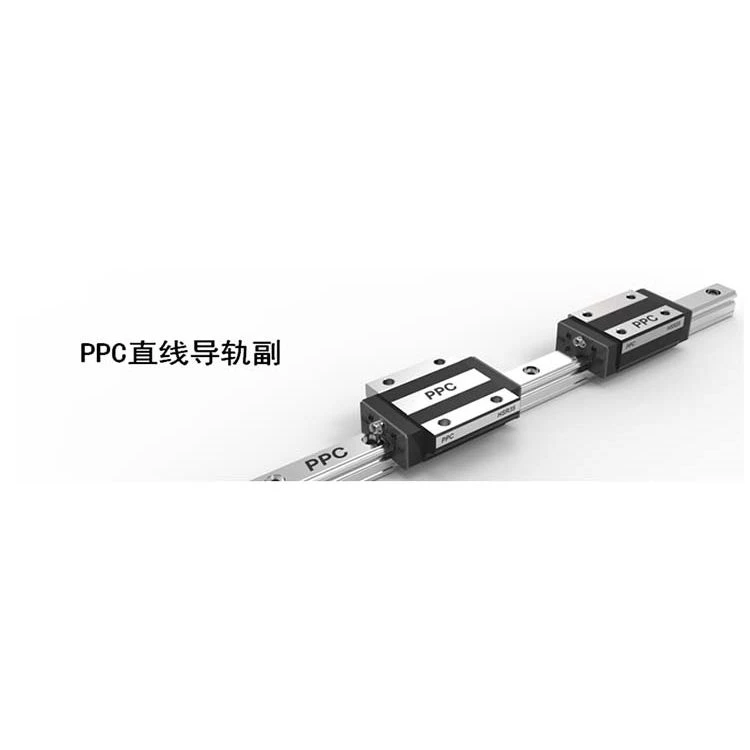

Cnc Kızak Rayları

Bilyalı sıralar, özel bir yüksek hassasiyetli bileme makinesi tarafından işlenen rayların ve sürgülerin dairesel olukları boyunca yuvarlanır ve sürgü üzerine monte edilmiş uç kapaklardan dolaştırılır. Top paslanmaz çelik kafes kısıtlamalarından yapıldığından, kaydırıcıyı raydan çekin, top düşmeyecektir.

Dört sıra bilye, 45 derecelik bir temas açısına sahip olacak şekilde tasarlanmıştır ve sürgü, aynı nominal yük ile dört yöne (radyal, anti-radyal, enine) tabi tutulur ve aynı kılavuz ray, eşit bir ön yük yükü ile uygulanır. daha düşük bir sürtünme Katsayısını korumak, aynı zamanda sertliğin dört yönünü güçlendirmek için.

Kılavuz rayın enine kesiti düşüktür ve kaydırıcının optimize edilmiş tasarımı yüksek sağlamlık sağlar, böylece kararlı yüksek yük, yüksek hız ve yüksek hassasiyette doğrusal hareket elde edilir.

1. Her yöne eşit yükleme kapasitesi

3. Yüksek hareket hassasiyeti ile uzun ömür

Bu özellik sayesinde, bu lineer kılavuzlar yükleri hem dikey hem de yatay yönlerde alabilir. Geleneksel doğrusal kızaklar, temas yüzeyine paralel yönde yalnızca küçük yükleri alabilir. Ayrıca bu yüklere maruz kaldıklarında hatalı olma olasılıkları daha yüksektir.

Geleneksel bir kızakta, doğruluktaki hatalara yağ filminin ters akışı neden olur. Yetersiz yağlama, giderek daha hatalı hale gelen temas yüzeyleri arasında aşınmaya neden olur. Buna karşılık, yuvarlanma temasında çok az aşınma vardır, bu nedenle makineler oldukça hassas hareketle uzun bir ömür elde edebilir.

2. Sertlik

4.Otomatik ayarlama

Bir lineer kılavuz sistemi kullanırken, makine/ekipmanın gerekli sağlamlığını elde etmek için hizmet koşullarını karşılayan bir tip ve boşluk (ön yük) seçmek gerekir.

Ön yük durumunun uygulanmasında yüksek derecede otomatik ayar, düzgün bir doğrusal hareketi sürdürmek için makinenin hareket doğruluğunu iyileştirmek için kolay kurulumdur.

HSR-Atipi

Bloğunun flanşında dişli delikler bulunur.

HSR-LA tipi

Blok, HSR-A modeliyle aynı kesit şekline sahiptir, ancak daha uzun toplam blok uzunluğuna (L) ve daha büyük bir nominal yüke sahiptir.
